Pompes à cavité progressive: technologies

Fondateur de la société PCM en 1932, René Moineau est également l’inventeur de la pompe à cavité progressive, dite pompe « Moineau ». Utilisées pour des applications onshore et offshore, PCM propose une large gamme de pompes à cavités progressives, conformes à la norme API 676.

Principe de la pompe à cavité progressive

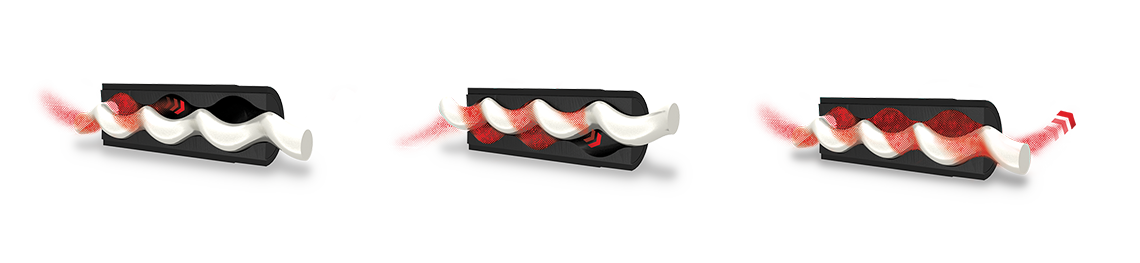

Principe PCP PCM

Notre pompe à cavité progressante se compose d'un rotor métallique doté d'un profil hélicoïdal, et d'un stator en élastomère doté d'un profil interne de double hélice. Lorsque le rotor est monté dans le stator, une série de cavités étanches, de taille et de profil identiques, sont formées à l'intérieur de la pompe. Lorsque la pompe fonctionne, le rotor tourne (autour de son axe) et les cavités se déplacent dans une trajectoire en spirale d'une extrémité de la pompe à l'autre, en transportant le fluide de l'entrée à la sortie de la pompe.

Rotor

Le rotor est constitué d'acier à haute résistance et est revêtu afin de minimiser l'abrasion par les fluides pompés tout en réduisant le frottement entre le rotor et le stator. Il est usiné sur un tour spécial afin d'obtenir un diamètre précis, lui permettant de fonctionner efficacement en combinaison avec le modèle choisi de stator, et pour une application particulière.

Stator

Le stator est constitué de divers élastomères, formulés pour répondre à une gamme de fluides pompés et d'applications, y compris, dans certains cas, des températures allant jusqu'à 150 °C. La résistance mécanique, la résistance aux produits chimiques et la résistance à l'abrasion influencent également la conception du stator en élastomère.

PCM est fier de faire partie des quelques fabricants de pompes qui mettent au point leurs propres élastomères en interne, et cela, depuis plus de 80 ans ; notre expertise est donc inégalable.
