PCP PCM Moineau™ avec un NPSH très faible

DESCRIPTION DU PROJET

Les systèmes de drains fermés sur des plateformes offshores récupèrent les déchets liquides dangereux et les déversements. Les fluides sont collectés et stockés dans un container pour empêcher la contamination de l’eau de mer environnante. L’installation contenant les déchets d’hydrocarbures possède une pression de vapeur très élevée et une valeur NPSH disponible de 0.5 m (1.5 ft). Une pompe avec un très faible taux NPSH est nécessaire pour vider périodiquement la cuve.

ZOOM SUR LE PRODUIT

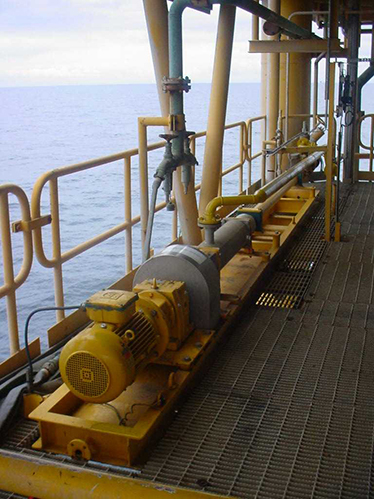

Les pompes à cavités progressives PCM Moineau (PCP) ont été installées horizontalement, à côté du container de drains fermés. La nécessité d’un faible NPSH a permis le transfert des fluides sans cavitation. Les parties submergées de la pompe ont été construites à partir d’alliages résistants à la corrosion et d’élastomères conçus par PCM en interne pour une meilleure compatibilité avec les différents fluides pompés.

Produit associé

Pompe à cavité progressive PCM Moineau™ 100I10.

Avantages

• Le plus faible NPSH requis disponible (0.17 m)
• Les pompes peuvent transférer des fluides ayant des viscosités imprévisibles et maintenir les performances

Challenge

• Fluides corrosifs
• Très faible NPSH disponible
• Propriétés multiples des fluides

Contexte

• Client : TOTAL E&P
• Zone géographique : Nigéria, plateforme offshore
• Fluides : fluides drains fermés
• Débit : 25 m3/h (110 USGPM)
• Pression différentielle : 7 bars (100 PSI)
• Information clé : conception faible NPSH
