PCM Moineau™-PCP mit sehr niedrigem NPSH-Wert
Projektbeschribung
Geschlossene Drainagesysteme auf Offshore-Plattformen nehmen gefährliche Abfallflüssigkeiten und ausgetretene Flüssigkeiten auf. Die Flüssigkeiten werden gesammelt und in einem Behälter gelagert, um eine Kontamination des umgebenden Meerwassers zu verhindern. Die Anlage, die die Kohlenwasserstoffabfälle enthält, hat einen hohen Dampfdruck und besitzt eine Haltedruckhöhe (NPSH, Net Positive Suction Head) von weniger als 0,5 m. Eine Pumpe mit extrem niedriger Haltedruckhöhe wird benötigt, um den Behälter regelmäßig zu entleeren.
Das Produkt im Fokus

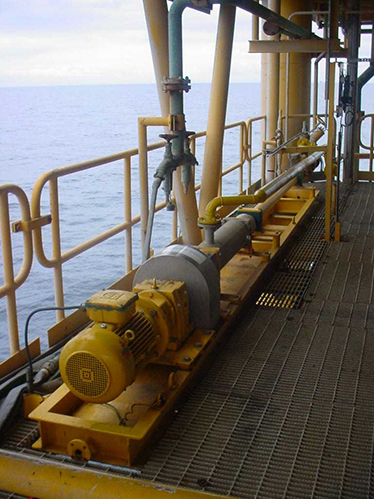

PCM Moineau™ Exzenterschneckenpumpen (PCPs) wurden für den horizontalen Einbau neben dem geschlossenen Ablaufbehälter konfiguriert. Die niedrige Haltedruckhöhe ermöglichte einen kavitationsfreien Flüssigkeitstransfer. Die benetzten Teile der Pumpe wurden aus korrosionsbeständigen Legierungen und hauseigenen Mischelastomeren hergestellt, um die Kompatibilität mit den verschiedenen geförderten Flüssigkeiten zu gewährleisten.
Verwandtes Schlüsselprodukt
- PCM Moineau™ 100I10 Exzenterschneckenpumpe
Vorteile
- Niedrigste verfügbare NPSH-Anforderung (0,17 m).
- Die Pumpe bewältigt unvorhersehbare Flüssigkeitsviskositäten und hält die Leistung aufrecht.
Herausforderung
- Korrosive Flüssigkeiten
- Extrem geringe Haltedruckhöhe (NPSH) verfügbar
- Multiple Flüssigkeitseigenschaften
Kontext
- Kunde: TOTAL E&P
- Standort: offshore Nigeria
- Flüssigkeiten: Geschlossene Abflüsse für Flüssigkeiten
- Durchflussrate: 25 m3/h
- Differenzialdruck: 7 bar
- Entscheidender Punkt: Konstruktion mit geringer Haltedruckhöhe
