Tecnología de las bombas de tornillo Moineau™: su funcionamiento

PCM fue fundada en 1932 por René Moineau, el inventor de la bomba de tornillo, también conocida como bomba “Moineau”. PCM ofrece sistemas de bombeo rentables a base de bombas de tornillo y servicios integrados para las necesidades de transferencia en superficie, incluida la conformidad con la norma API 676.

Progressing cavity pump principle

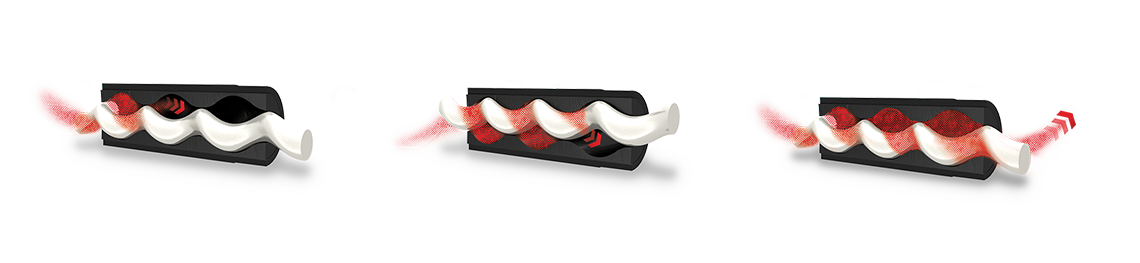

Principio de funcionamiento de la bomba de tornillo PCM Moineau™

Nuestra bomba de tornillo se compone de un rotor metálico con un perfil helicoidal y de un estátor en elastómero con un doble perfil helicoidal interno. Cuando el rotor se ensambla en el interior del estátor, se forman una serie de cavidades selladas en el interior de la bomba, cada una de estas cavidades tiene el mismo tamaño y el mismo perfil. Cuando la bomba está en funcionamiento, el rotor gira (alrededor de su propio eje) y las cavidades se mueven en espiral de un extremo de la bomba al otro, transportando el fluido desde la entrada hasta la salida de la bomba.

Rotor

El rotor está hecho con acero de alta resistencia y revestido para minimizar la abrasión producida por los fluidos bombeados al tiempo que se reduce la fricción entre el rotor y el estátor. Esta mecanizado en un entorno especial para conseguir un diámetro preciso a fin de funcionar de manera efectiva en combinación con el diseño de estátor elegido y para una aplicación en particular.

Estátor

El estátor está hecho con una variedad de elastómeros formulados para adaptarse a un surtido de fluidos bombeados y aplicaciones, incluyendo en determinados casos temperaturas de hasta 150 °C. La resistencia mecánica, química y a la abrasión también influyen en el diseño del estátor en elastómero.

PCM tiene el orgullo de ser uno de los pocos fabricantes de bombas en desarrollar internamente sus propios elastómeros, y lleva haciéndolo durante más de 80 años, lo cual nos ha conferido unas competencias que no tienen rival.
