Технология винтовых насосов Moineau™

Компания ПСМ поставляет эффективные и экономичные насосные системы на основе винтовых насосов и оказывает комплексные услуги, связанные с наземными перекачивающими системами, включая обеспечение соответствия стандарту API 676.

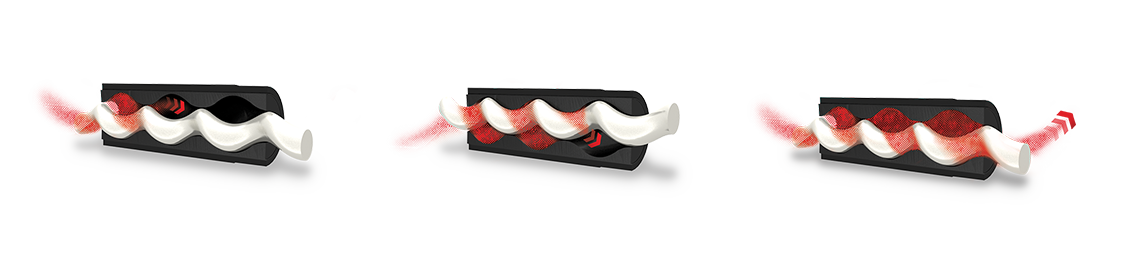

Принцип действия винтовго насоса

PCM Принцип действия винтовго насоса

Наш винтовой насос состоит из металлического ротора, имеющего спиралевидный профиль, и эластомерного статора, также имеющего спиралевидный внутренний профиль, при этом спираль статора содержит на одну ступень больше, чем спираль ротора. Когда ротор собирается внутри статора, внутри насоса образуется серия герметичных полостей, причем каждая из них имеет одинаковый размер и профиль. Когда насос работает, ротор поворачивается (вокруг своей собственной оси), и эти полости перемещаются по спиральной траектории от одного конца насоса к другому, перенося вместе с собой флюиды от входа насоса к его выходу.

Ротор

Ротор изготавливается из высокопрочной стали и имеет покрытие, минимизирующее его истирание перекачиваемыми флюидами и в то же время уменьшающее трение между ротором и статором. Ротор подвергается механической обработке на специальном токарном станке с целью достижения точного значения диаметра, обеспечивающего эффективную работу вместе с выбранной конструкцией статора, а также для выполнения требований конкретного приложения.

Статор

Статор изготавливается из эластомера, являющегося одним из множества эластомеров, рецептура получения которых позволяет покрыть весь диапазон перекачиваемых жидких и газообразных сред и приложений, включая, в ряде случаев, среды при температурах до 150°C. При выборе конструкции статора из эластомера учитываются также требования по механической прочности, химической и абразивной стойкости.

Компания ПСМ гордится тем, что она является одним из немногих производителей, которые сами разрабатывают свои собственные эластомеры на протяжении более 80 лет; что обеспечивает нам достижение непревзойденного уровня знаний и компетентности.
