PCP verticales PCM Moineau™ installées dans un FPSO

PCM Troika™ long shaft vertical PCP in FPSODESCRIPTION DU PROJET

Les réservoirs de lavage sont de très grands séparateurs de liquides/liquides en gravitation, généralement installés sur les sites de production de pétrole onshore. Dans une approche novatrice pour réduire la taille et le poids des modules de séparation sur le FPSO (plateforme flottante de stockage et de déchargement), les réservoirs de lavage ont été construits à l’intérieur de la coque du FPSO pour la séparation eau/pétrole et le dessalage. Après séparation, tous les fluides doivent être transférés en aval pour un traitement approprié.

ZOOM SUR LE PRODUIT

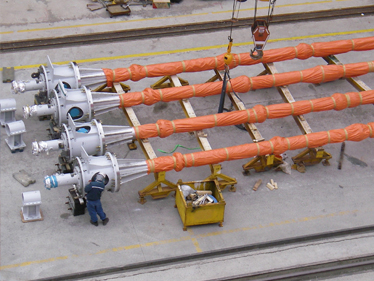

Plusieurs pompes à cavités progressives PCM Moineau™ (PCP) ont été conçues pour une installation verticale, à l’intérieur de la coque d’un FPSO de 30 m de profondeur, avec l’extrémité de l’entrainement positionné au-dessus du pont. Les caractéristiques de faible cisaillement de la pompe ont permis le transfert de fluides sans les émulsions des fluides pré-séparés, et l’installation verticale de ces grandes pompes assurent un encombrement réduit. Les parties submergées de la pompe ont été construites à partir d’alliages résistants à la corrosion et d’élastomères conçus par PCM en interne pour une meilleure compatibilité avec les différents fluides pompés. Il s’agit des pompes PCM Moineau™ les plus grosses jamais construites.

Produit associé

Pompe à cavité progressive PCM Moineau™ 390THP15V

Avantages

La pompe d’ingénierie fournit la solution de pompage optimale pour ce nouveau procédé innovant.

Challenge

  • Fluides corrosifs
  • Espace d’installation disponibilité limité
  • Séparation eau/huile
  • Plusieurs viscosités de fluides

Contexte

  • Client : TOTAL E&P
  • Zone géographique : Nigéria, plateforme offshore
  • Fluides : eaux produites
  • Débit : 120 m3/h (530 USGPM)
  • Pression différentielle : 8 bars (120 PSI)
  • Information clé : installation verticale, longueur de pompe : 30 m
